Un catalogue de cartes nautiques mondial

raster & vecteur

dérivées des cartes numériques fournies par les Services Hydrographiques internationaux

  1. Raster nautical charts (RNCs) : à base des cartes bitmap, facsimilés numériques des cartes papier officielles
  2. Vector nautical charts (ENCs) : à base de fichier vecteur (formats s-57 & s-63), rastérisés avec rendu graphique s-52


Découvrez la différence entre RNCs and ENCs

1. Catalogue des cartes Raster

Prestation de base

Une plateforme de streaming de cartes nautiques raster, basée sur une solution de Cloud Computing

avec un catalogue exhaustif de cartes raster, dérivées en partie

de fichiers numériques fournis par les   Services Hydrographique internationaux













​

















​
​
​

Ces cartes nautiques numériques géoréférencées (plus de 10000 cartes),

sont régulièrement et   automatiquement mises à jour à travers notre solution de Cloud Computing

Couverture des cartes Raster

selon les sources des différents services hydrographiques internationaux

cliquez sur les "calques visibles" dans le menu pour choisir le(s) calque(s)
cliquez sur n'importe quel point de la carte mondiale pour avoir les indications correspondant à la carte raster (titre, échelle...)
Note : la visionneuse n'affiche pas le contenu du raster de la carte mais seulement la couverture géographique

2. Couverture régionale avec cartes vecteur ENCs

Une offre complémentaire pour des zones locales

The GeoGarage platform also serves images of vector ENC Electronic navigational charts as a complementary offer to the different raster nautical charts (RNC) layers for its B2B customers  (voir article du blog GeoGarage ).

Service 'A la carte' : Avec les ENC,l'utilisateur peut sélectionner un nombre limité de cartes pour une région choisie dans le   catalogue mondial  selon les six niveaux d'échelle disponibles :

  • 1 : Overview est composé de fichiers ENC avec un niveau d'échelle plus petit que 1:1,500,000.
  • 2 : General : de 1:600,001 à 1:1,500,000.
  • 3 : Côtier : de 1:150,001 à 1:600,000.
  • 4 : Approche : de 1:50,001 à 1:150,000.
  • 5 : Port : de 1:5,000 à 1:50,000.
  • 6 : Accostage : plus large que 1:5,000.
Note :  Le nom de fichier ENC est enregistré sous le nom d'attribut DNSM depuis le calque "coverage_area". La troisième lettre dans le nom du fichier est une valeur numérique faisant référence à la catégorie de niveau d'échelle souhaité. Par exemple, un nom de fichier tel que US2EC02M.000 indique qu'il est situé dans la catégorie de niveau d'échelles type Géneral.


Cette mise en œuvre des ENCs (catalogue mondial d'environ 17 000 cartes) permet donc de compléter le catalogue des cartes marines disponibles (plus de 10 000 cartes raster) généralement proposé par la plate-forme GeoGarage, pour les régions où le GeoGarage ne peut accéder - pour le moment - aux données raster (licences en cours avec certains services hydrographiques internationaux) pour des applications de webmmaping

Les  pays suivants sont concernés par les ENCs s-63 pour les services web : Chine (C1), Estonie (EE), Finlande (FI), Georgie (GE), Indonesie (ID), Lithuanie (LI), Lettonie (LV), Montenegro (ME), Pologne (PL), Suéde (SE), Ukraine (UA), en plus d'autres pays pour lesquels GeoGarage dispose déjà de licences pour les données raster et pour certains d'entre eux vectorielles s-57 ENCs : Belgique (BE), Brésil (BR), Canada (CA), France (FR), Allemagne (DE), Croatie (HR), Islande (IS), Malte (MT), Pays-Bas (NL), Norvége (NO), Afrique du Sud (ZA), Espagne (SP), Royaume-Uni (UK), USA (US).

Note : pour un affichage non web, GeoGarage peut fournir des licences de cartes sous DRM sur une couverture mondiale, c'est à dire des ENC au format s-63 (non limitées aux pays ci-dessus) et  Admiralty raster ARCS pour  des accés onshore locaux en Intranet (groupes of 5 affichages/utilisateurs simultanés) dans des SIG ou applications métiers spécifiques utilisées dans un environnement fermé (station VTS par exemple).

Catalogue mondial ENC

Cliquez sur le bouton ci-dessous pour afficher la couverture mondiale ENC
download weekly updated kmz file  to display the ENC worldwide coverage in Google Earth

Odoo - Sample 1 for three columns

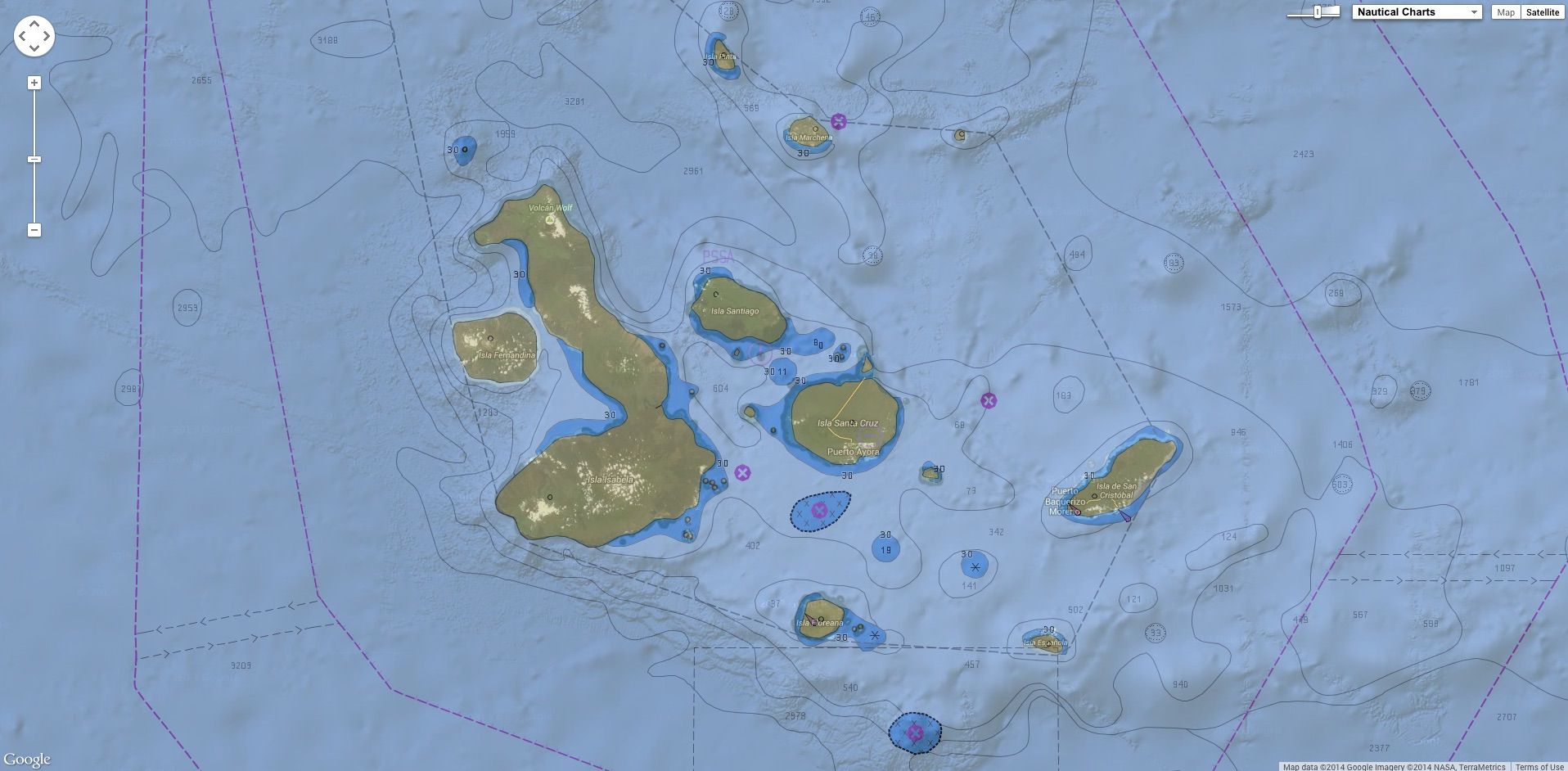

ENC avec différentes présentations

GeoGarage peut proposer plusieurs types de visualisation   avec les ENC selon les spécifications du client

Odoo - Sample 2 for three columns

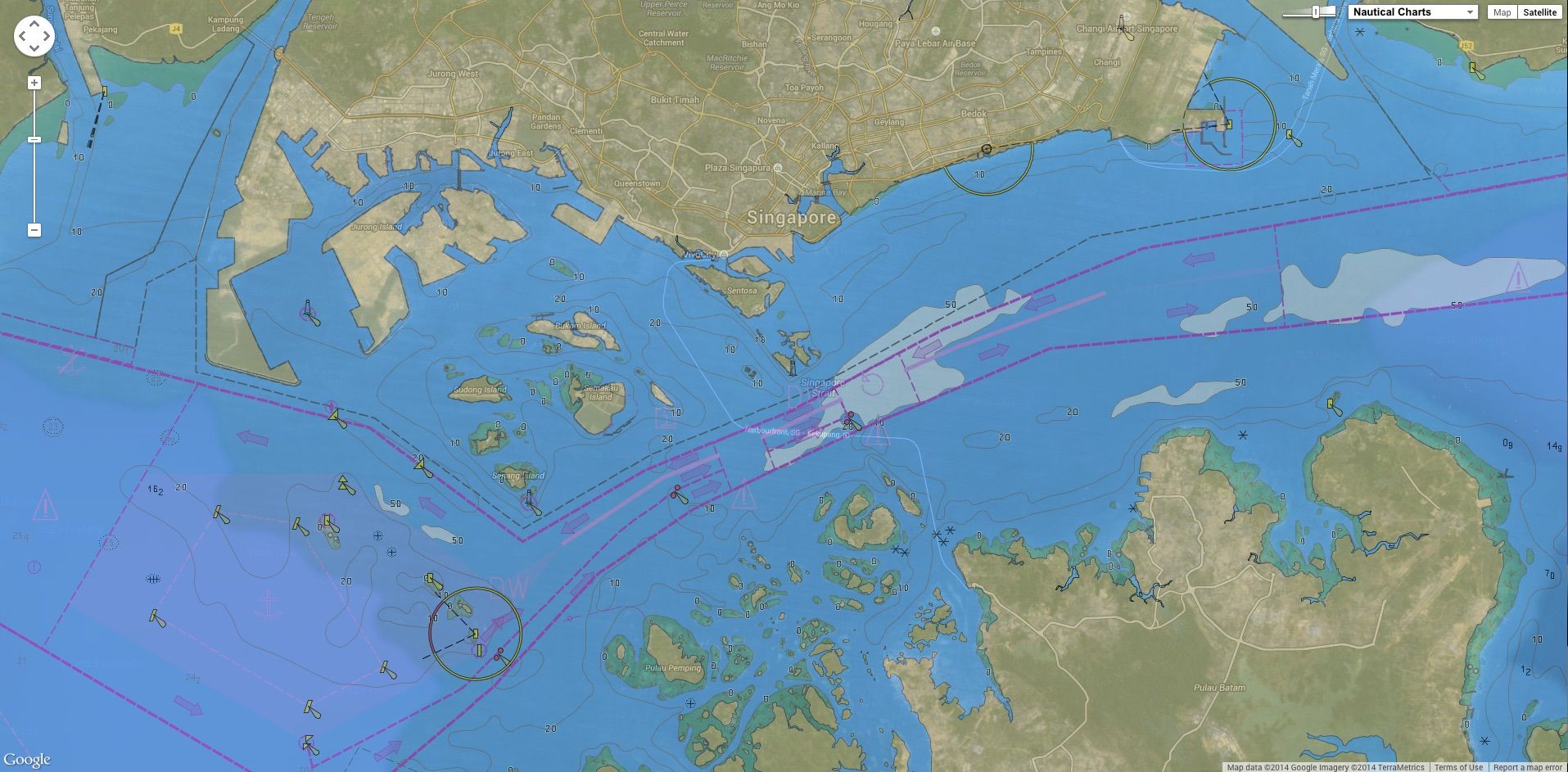

ENC pour des régions spécifiques

GeoGarage permet d'adapter son offre à une couverture géographique locale

Odoo - Sample 3 for three columns

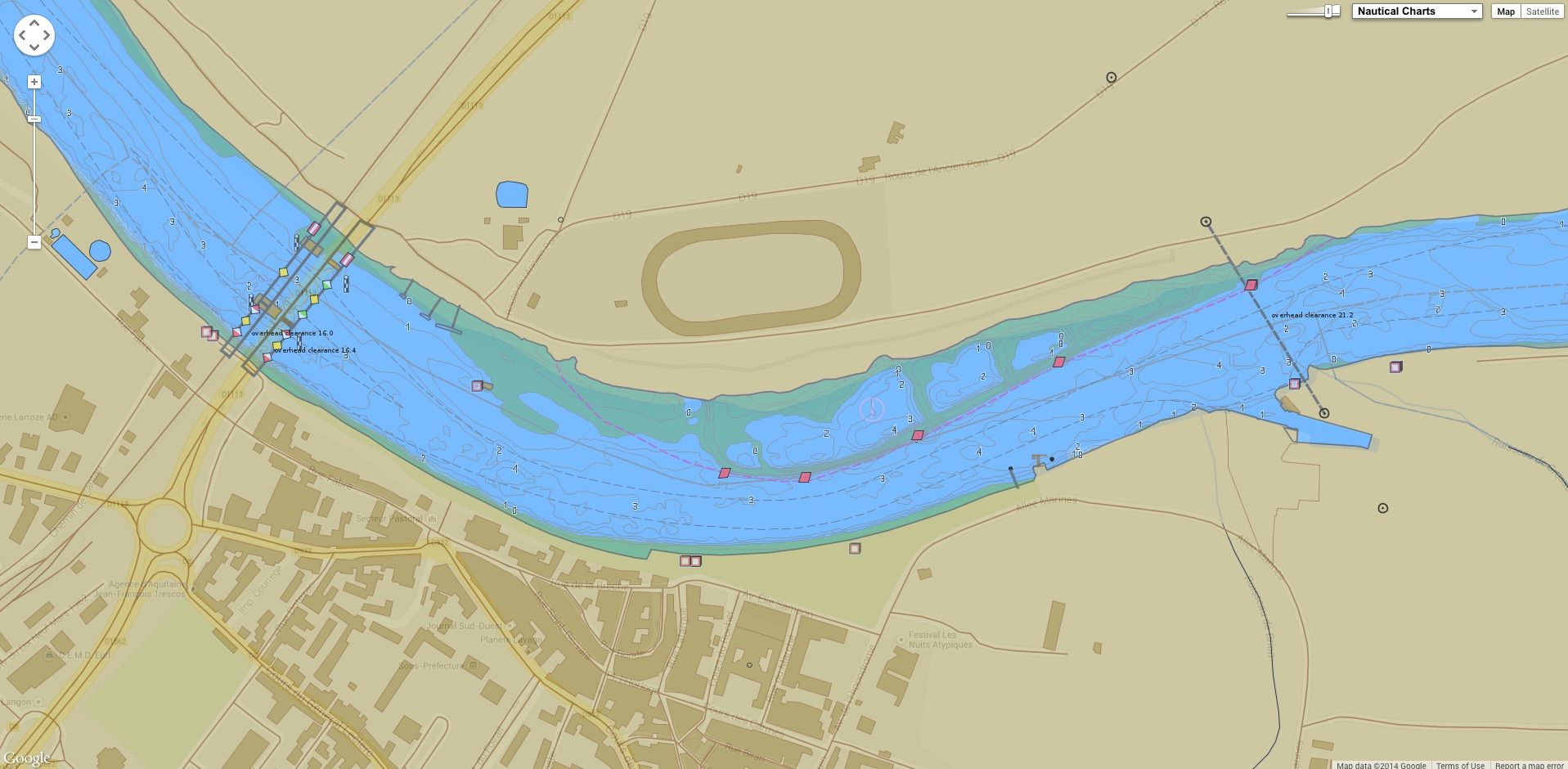

iENC pour les rivières, canaux, lacs et autres eaux intérieures

GeoGarage donne accès à  tout le catalogue   Inland ENCs
